首页 >> 产品中心 >>抛丸机 >>钢筋盘圆抛丸机 >> 单工位盘圆线材抛丸机 钢筋盘圆抛丸机
详细说明

单工位盘圆线材抛丸机 钢筋盘圆抛丸机

暂无价格
  • 产品说明
  • 产品参数

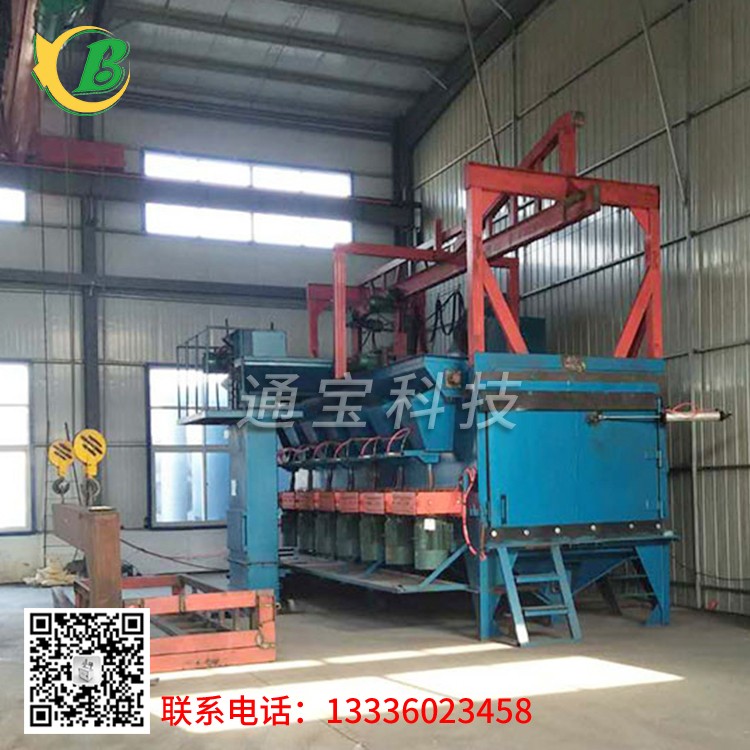

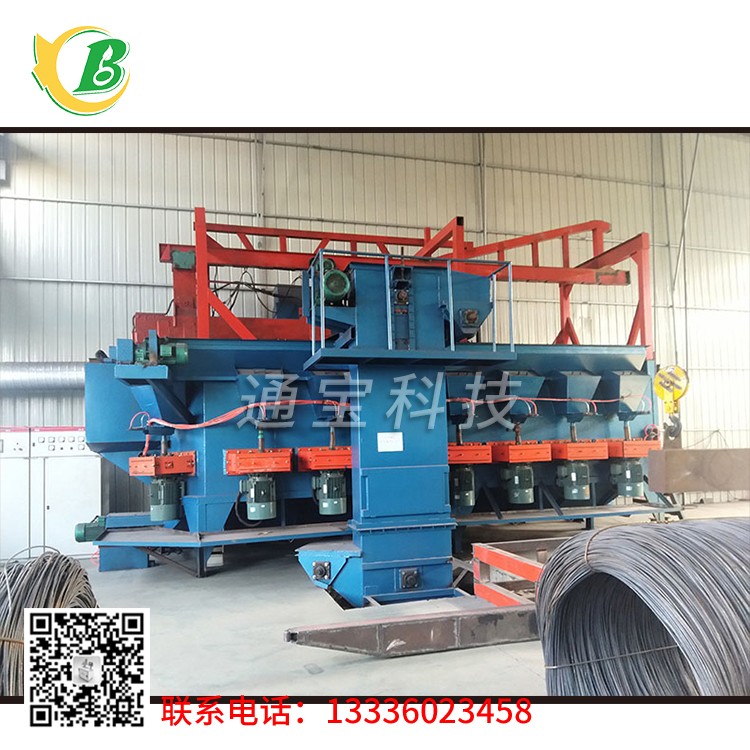

单工位整卷盘圆线材抛丸清理机

型号:TB-WD4000  TB-WD5000  TB-WD6000

钢筋盘圆抛丸机是清理盘圆线材的专用设备,利用抛丸工艺清除线材表面氧化皮。工件经抛丸清理后其全部表面除锈等级达到Sa2.0-3.0 级,且内外均匀、无划伤,相比酸洗处理方式,具有经济、环保、高效的特点。

设备采用悬臂轴”承载盘圆线材单工位工作模式,悬臂轴采用特殊合金钢制作而成,悬臂轴外套具有自动散料功能的特殊装置,在正常工作时与悬臂轴组成为整体,在抛打过程中该装置使盘圆线材作“上下起伏+左右摆动+正反旋转”的复合动作,以达到彻底清理的效果。

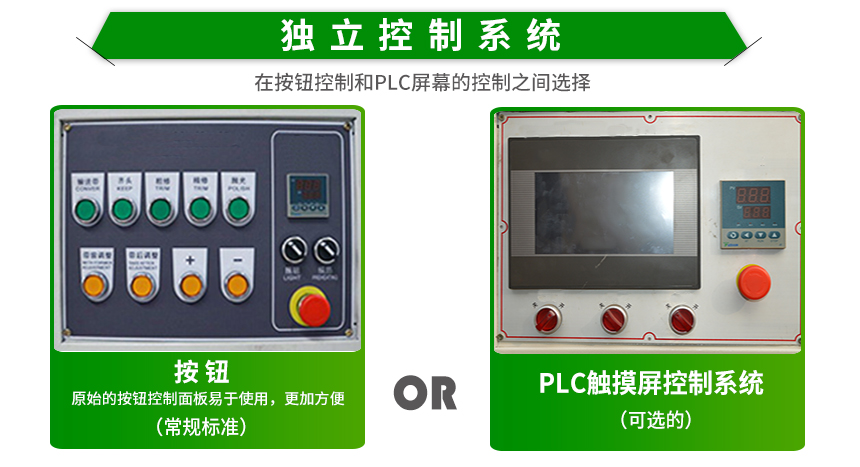

整机PLC控制,操作方便可靠。


主要技术参数The main technical parameters




序号

number

项目名称project name

数值Value


1

盘圆尺寸

Disk size

直径Diameter

Φ5.5~Φ42mm


内径 Inside

diameter

mm(min)

Φ750mm



外径Outer diameter

mm(max)

Φ1600mm



2

TB-WD4000抛丸时间

TB-WD4000 shot blasting time

Φ 5.5-8mm:12-15min/卷  Φ 9- 12 mm:10-12min/卷  ≥Φ 13mm:5-10min/卷


TB-WD5000抛丸时间

TB-WD5000 shot blasting time

Φ 5.5--8mm:10-12min/卷  Φ9--12mm:8-10min/卷

Φ 13--16mm:5-8min/卷  Φ>16mm:4-5min/卷


TB-WD6000抛丸时间

TB-WD6000 shot blasting time

Φ5.5--8mm:9-12min/卷  Φ9--12mm:7-10min/卷

Φ13--16mm:5-7min/卷  Φ>16mm:4-5min/卷


3

TB-WD4000最大载重

TB-WD4000 maximum load

线材规格

Wire specifications

Φ5.5-Φ8mm

Φ9-Φ12mm

Φ13-Φ42mm


工件重量

Workpiece weight

Max Kg.2000

Max Kg.2300

Max Kg2500


TB-WD5000最大载重

TB-WD5000 maximum load

线材规格

Wire specifications

Φ5.5-Φ8mm

Φ9-Φ12mm

Φ13-Φ42mm


工件重量

Workpiece weight

Max Kg.2500

Max Kg.2500

Max Kg.2500


TB-WD6000最大载重

TB-WD4000 maximum load

线材规格

Wire specifications

Φ5.5-Φ8mm

Φ9-Φ12mm

Φ13-Φ42mm


工件重量

Workpiece weight

Max Kg.2500

Max Kg. 2500

Max Kg. 2500


4

排放浓度

Emission concentration

mg/m3

小于15,可以达到5

Less than 15 can reach 5


5

噪声标准

Noise standard

dB

GB/T 23576-2009
